1. Produk siri 4HV adalah injap manual standard pasaran;
2. Operasi manual, tindakan lancar, ringan, kedudukan yang tepat dan boleh dipercayai;
3. Kadar aliran besar dan kehilangan tekanan kecil;
4. Pelbagai struktur pemasangan, pemasangan mudah;
5. Pelbagai model boleh didapati;
6. Beri perhatian kepada arah aliran gas dan sama ada bentuk gigi adalah betul semasa pemasangan, dan medium yang digunakan perlu ditapis melalui elemen penapis 40μm;
7. Arah aliran gas P ialah udara masuk, A, (B) ialah port kerja, dan R dan (S) ialah port ekzos;
8. Apabila menyambungkan saluran paip, pastikan anda membersihkan habuk dan pin besi pada sambungan untuk mengelakkan kekotoran dan bendasing memasuki badan injap;

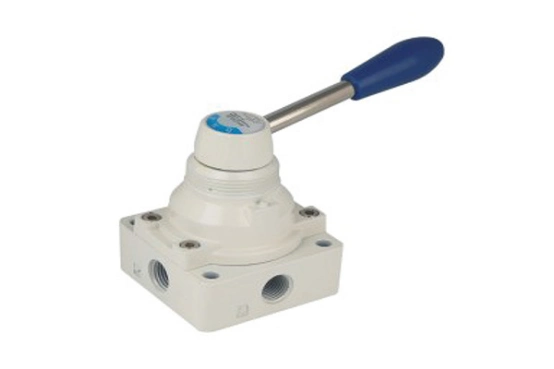

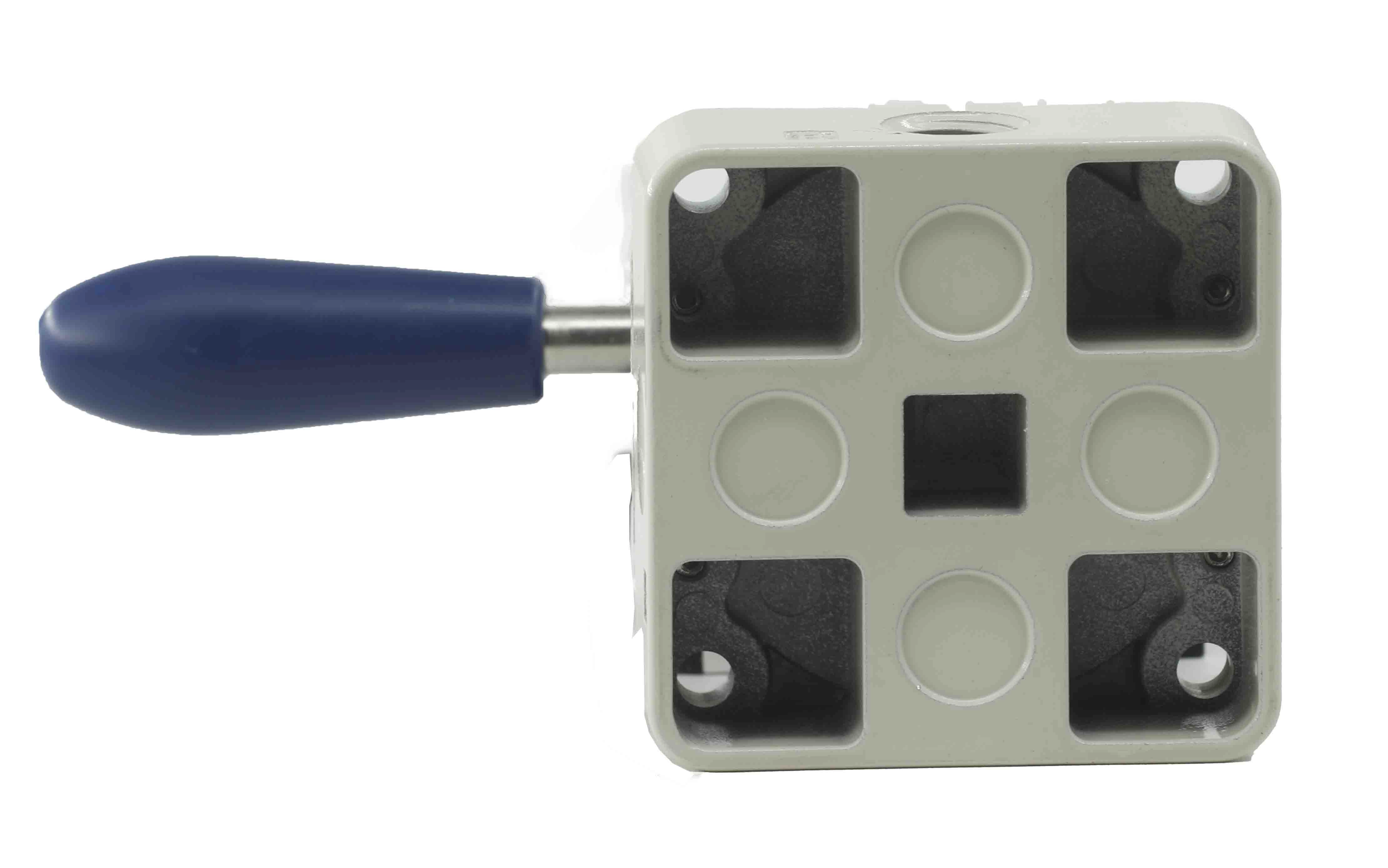

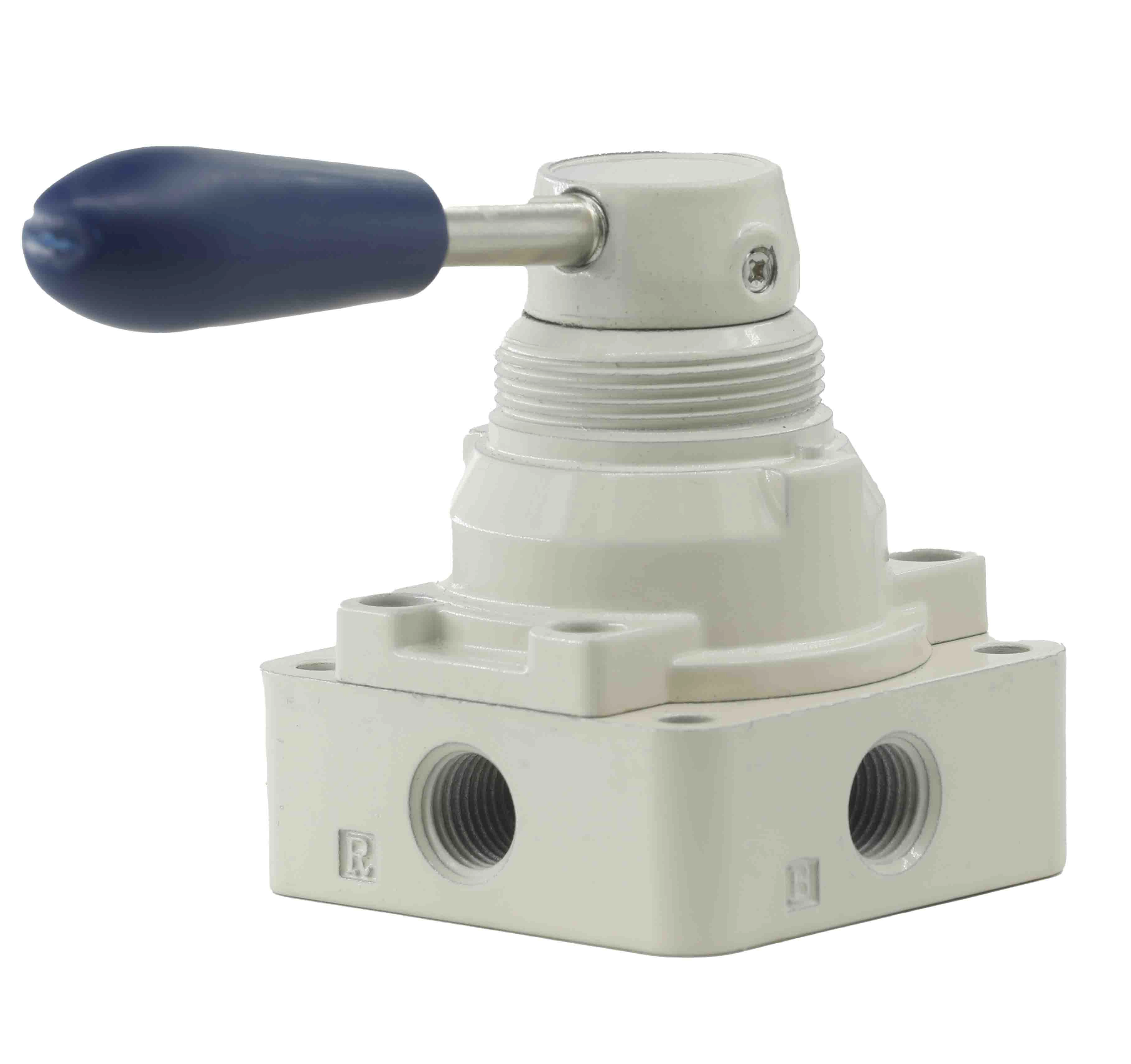

Injap tuil tangan siri 4HV(4/2 hala, 4/3 hala) butiran produk
1. Kadar aliran besar dan kehilangan tekanan kecil;
2. Pelbagai struktur pemasangan, pemasangan mudah;
3. Pelbagai model disediakan;
4. Beri perhatian kepada arah aliran gas dan sama ada bentuk gigi betul semasa pemasangan, dan medium yang digunakan perlu ditapis melalui elemen penapis 40μm;
5. Arah aliran gas P ialah udara masuk, A, (B) ialah port kerja, dan R dan (S) ialah port ekzos;
6. Apabila menyambungkan saluran paip, pastikan anda membersihkan habuk dan pin besi pada sambungan untuk mengelakkan kekotoran dan bendasing memasuki badan injap;

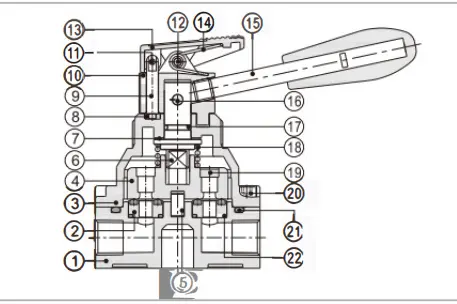

Injap tuil tangan siri 4HV (4/2 hala, 4/3 hala) struktur dalaman
Tidak. |
ltem |
Tidak. |
Item m |
1 |
Badan |
12 |
Sematkan satu |
2 |
Pangkalan meterai |
13 |
Muka hadapan |
3 |
Penutup injap |
14 |
Musim bunga |
4 |
Palam injap |
15 |
pegang |
5 |
Pin kolum |
16 |
Pin dua |
6 |
Aci |
17 |
Aci O-cincin |
7 |
Pencuci |
18 |
Musim bunga |
8 |
Membetulkan plat |
19 |
Pinggan besi |
9 |
Pin kunci |
20 |
Membetulkan skru |
10 |
Penutup injap |
21 |
Cincin O badan |
11 |
Pin spring |
22 |
Cincin O asas pengedap |

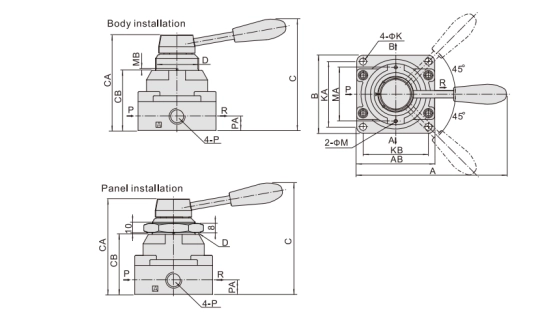

Siri 4HV Injap tuas tangan(4/2 hala, 4/3 hala) Spesifikasi luaran
Model\ltem |
A |
AB |
B |
C |
CA |
CB |
D |
K |
KA |
KB |
M |
MA |
MB |
P |
PA |
4HV2OO-06 |
120 |
62 |
62 |
92.5 |
73 |
45 |
M34×1.5 |
5.5 |
49 |
49 |
3 |
40 |
1.5 |
1/8" |
11.5 |
4HV200-08 |
120 |
62 |
62 |
92.5 |
73 |
45 |
M34×1.5 |
5.5 |
49 |
49 |
3 |
40 |
1.5 |
1/4" |
11.5 |
4HV300-08 |
140 |
74 |
74 |
104 |
88.5 |
56 |
M40×1.5 |
6.5 |
62 |
62 |
3 |
51 |
1.5 |
1/4" |
13.5 |
4HV300-10 |
140 |
74 |
74 |
104 |
88.5 |
56 |
M40×1.5 |
6.5 |
62 |
62 |
3 |
51 |
1.5 |
3/8" |
13.5 |
4HV400-15 |
160 |
94 |
102 |
128 |
110 |
72 |
M52×1.5 |
6.5 |
89 |
81 |
3 |
64 |
2 |
1/2" |
18 |
4HV400-20 |
160 |
94 |
102 |
128 |
110 |
72 |
M52×1.5 |
6.5 |
89 |
81 |
3 |
64 |
2 |
3/4" |
18 |
