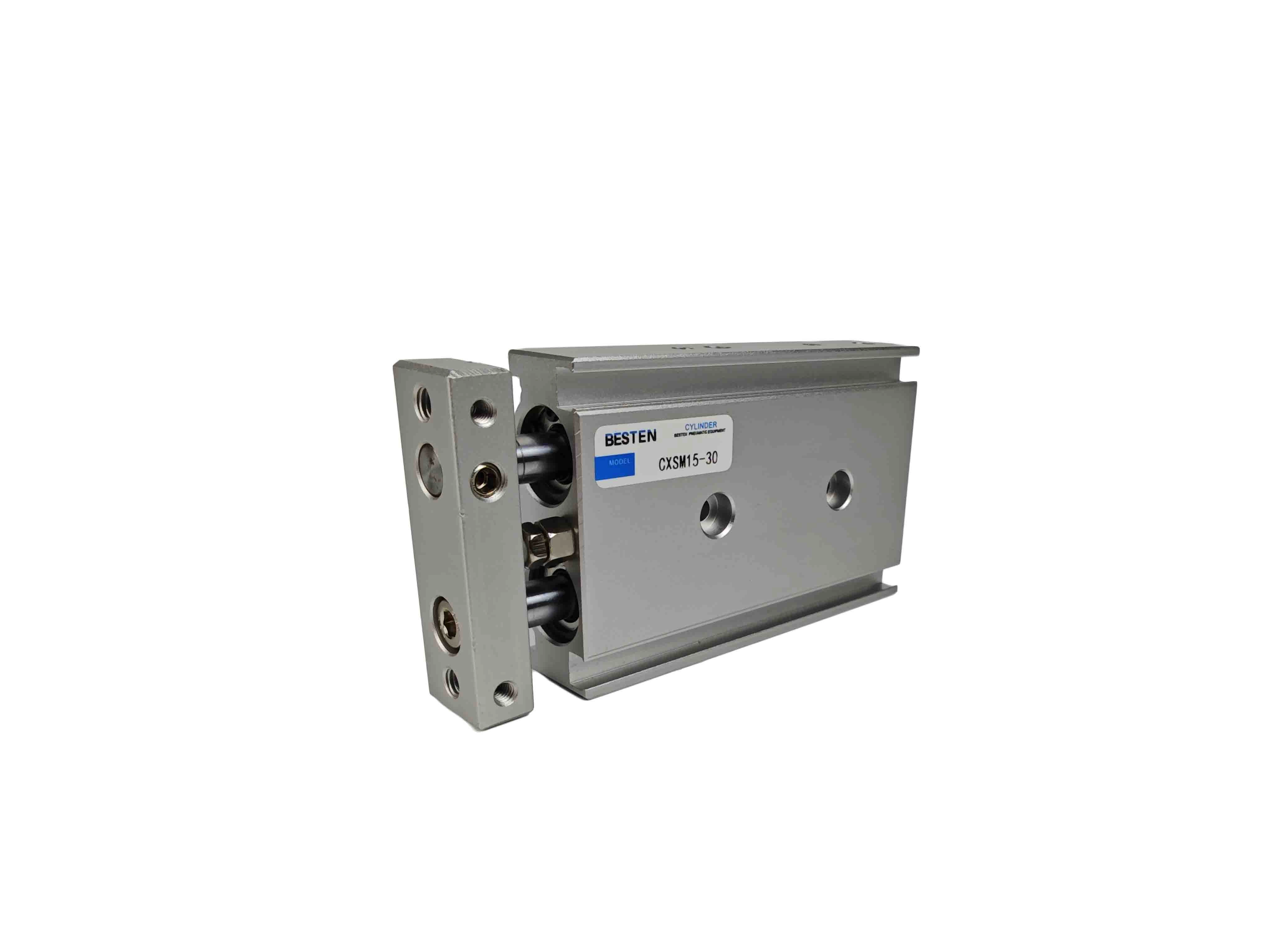

Siri CXSM Twin-rod cylinder Kelebihan Produk
1. ketepatan tidak berputar adalah tinggi dan pesongan hujung rod omboh adalah rendah, yang sesuai untuk panduan yang tepat.
2. Ia menggunakan panduan sokongan gelongsor jenis memanjangkan. Tiada pelincir tambahan diperlukan dan ia mempunyai prestasi panduan yang baik.
3. Lubang pemasangan pada tiga sisi memudahkan pemasangan berbilang kedudukan.
4. Ia adalah rintangan yang baik untuk membongkok dan momen berpusing.
5. Kecuali untuk paksi, setiap sisi silinder mempunyai orifis pemasangan untuk menyediakan beberapa cara pemasangan dan penetapan untuk pelanggan.
6. Terdapat dua kumpulan pengambilan udara dan alur keluar pada dua sisi silinder untuk pemilihan sebenar. 8. Bumper di hadapan tong boleh melaraskan lejang silinder dan melegakan mpact. 7. Konfigurasi standard siri ini mempunyai magnet dan jenis tanpa magnet tidak tersedia.

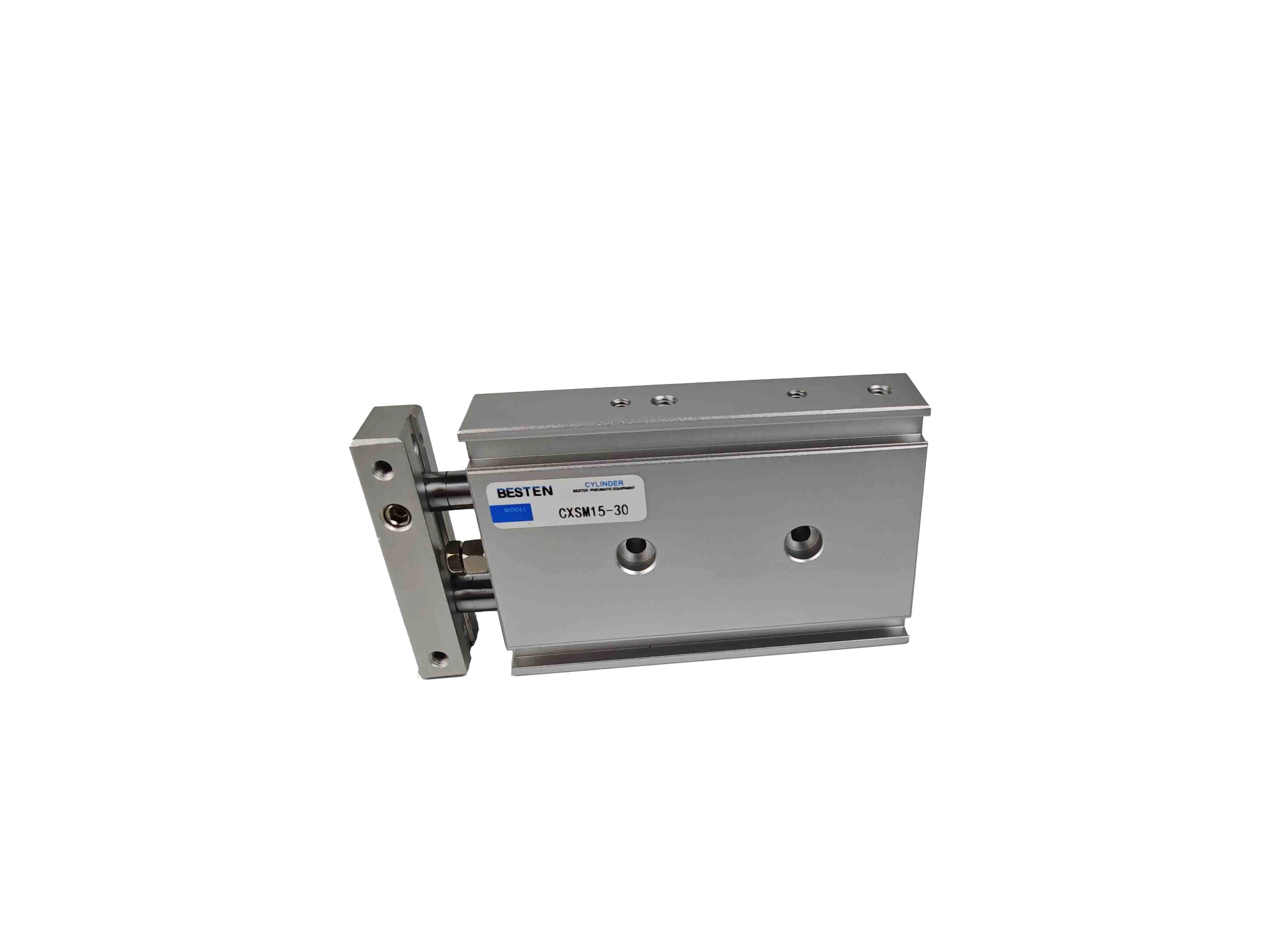

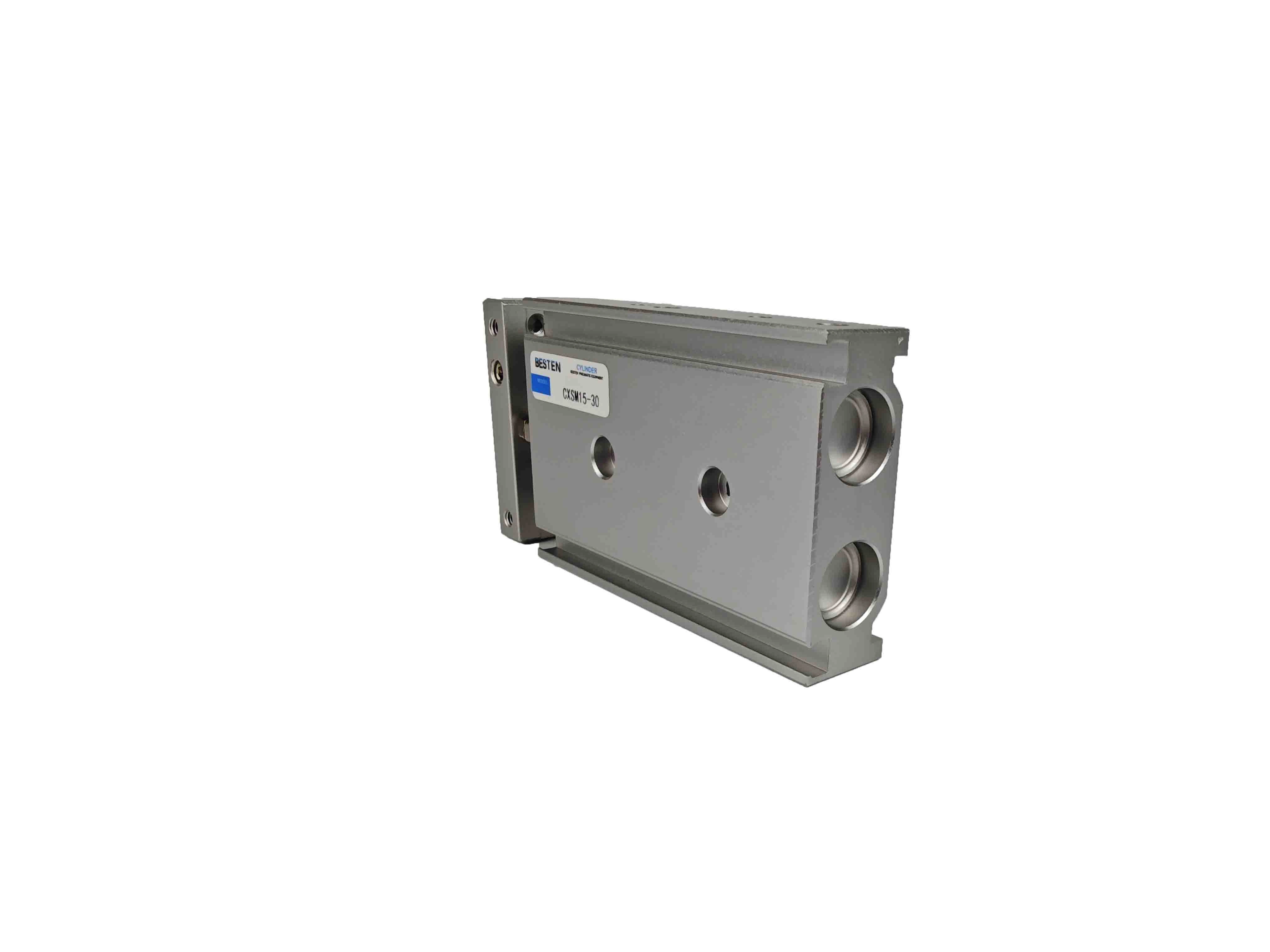

Butiran produk silinder berkembar siri CXSM
Silinder dua aci CXSM adalah padat dan fleksibel dalam reka bentuk, dan diameter silinder tersedia dalam pelbagai spesifikasi, jadi ia boleh memenuhi keperluan aplikasi yang berbeza. Selain itu, ia mempunyai ketepatan tidak berputar yang tinggi, kedudukan dwi port, aruhan magnet standard dan penimbal penimbal. Benang silinder dua paksi CXSM dicuci, licin dan licin, dan lubang dalam diproses oleh teknologi pemprosesan khas. Rintangan geseran adalah rendah, dan tekanan permulaan adalah rendah, yang boleh memanjangkan hayat perkhidmatan. Ia juga bernilai menyebut bahawa silinder boleh mengesahkan status suis magnet dari empat arah, dan paip paksi boleh dipilih.

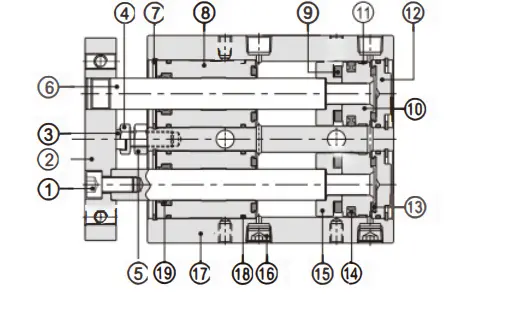

Struktur dalaman silinder rod berkembar siri CXSM
TIDAK. |
item |
bahan |
TIDAK. |
item |
bahan |
||
1 |
skru |
Keluli karbon |
10 |
Omboh |
中6,10 |
SUS304 |
|
2 |
Membetulkan plat |
Aloi aluminium |
Lain-lain |
Aloi aluminium |
|||
3 |
Bumpe |
POM |
11 |
Pakai cincin |
Nilon 6 |
||
4 |
skru |
Keluli pemotongan percuma |
12 |
Penutup belakang |
Aloi aluminium |
||
5 |
kacang |
Keluli karbon |
13 |
Bumper |
TPU |
||
6 |
Omboh |
φ20~32 |
Keluli karbon |
14 |
Pengedap omboh |
NBR |
|
Lain-lain |
SUS304 |
15 |
Magnet |
φ6,10 |
SUS304 |
||
7 |
Klip C |
Spring besi |
Lain-lain |
Aloi aluminium |
|||
8 |
Muka hadapan |
Aloi aluminium |
16 |
skru |
Keluli karbon |
||
9 |
Magnet |
φ32 |
plastik |
17 |
Badan |
Aloi aluminium |
|
Lain-lain |
Logam tersinter |
18 |
O-ring penutup belakang |
NBR |
|||
19 |
Gelang O gelendong |
NBR |

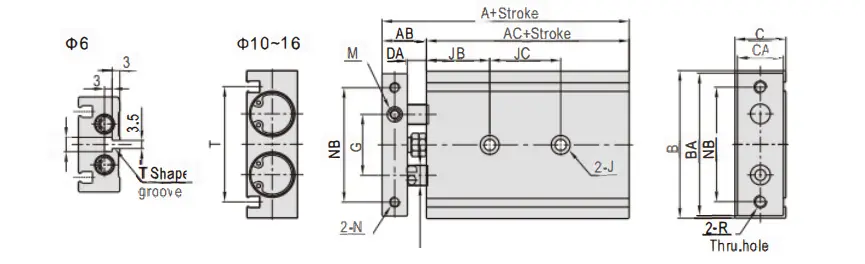

Spesifikasi rujukan luaran silinder rod berkembar siri CXSM
Saiz gerek\ltem |
A |
AB |
AC |
B |
BA |
C |
CA |
D |
DA |
G |
T NB |
DA |
PB |
R |
S |
6 |
58.5 |
13.5 |
45 |
37 |
35 |
16 |
14 |
4 |
8 |
16 |
23 28 |
24.5 |
6.5 |
M3×0.5 |
4.5 |
10 |
72 |
17 |
55 |
46 |
44 |
17 |
15 |
6 |
9 |
20 |
36.5 35 |
30 |
8 |
M4×0.7 |
3.5 |
16 |
79 |
19 |
60 |
58 |
56 |
20 |
18 |
8 |
9 |
25 |
46.5 45 |
38 |
8 |
M5×0.8 |
5 |

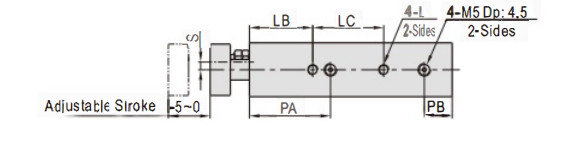

Saiz gerek\tem JC LC |
|||||||||
Strok |
10~25 |
30~50 |
60~80 |
90-100 |
125 |
150 |
175 |
200 |
|
6 |
JC=10+Lejang/2 |
- |
- |
- |
- |
- |
|||
LC=13+Strcke |
|||||||||
10 |
30 |
40 |
50 |
60 |
- |
||||
16 |
25 |
35 |
45 |
55 |
65 |
75 |
145 |
145 |
|
Saiz gerek\ltem |
J |
JB |
K |
||||||
6 |
Satu sisi:φ6.5Dp:3.5Thru.lubang:φ3.5 |
13 |
= |
||||||
10 |
Satu sisi:φ6.5Dp:3.5Thru.lubang:φ3.5 |
20 |
M4×0.7Thru.benang |
||||||
16 |
Satu sisi:φ8.0Dp:4.5Thru.lubang:φ4.5 |
30 |
M5×0.8Thru.benang |
Saiz gerek\ltem |
L |
LB |
M |
6 |
M3×0.5Dp:4.5 |
10 |
M3×0.5 |
10 |
M3×0.5Dp:5 |
20 |
M5×0.8 |
16 |
M4×0.7Dp:5 |
30 |
M6×1.0 |
