Apakah prinsip kerja injap solenoid? Sebaik sahaja anda memahaminya, anda tidak lagi takut dengan kerosakan injap solenoid.

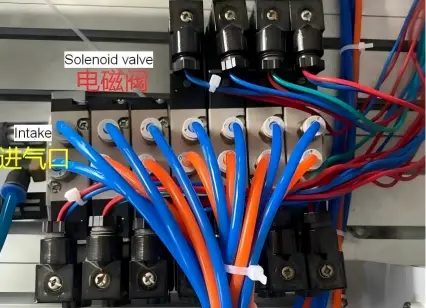

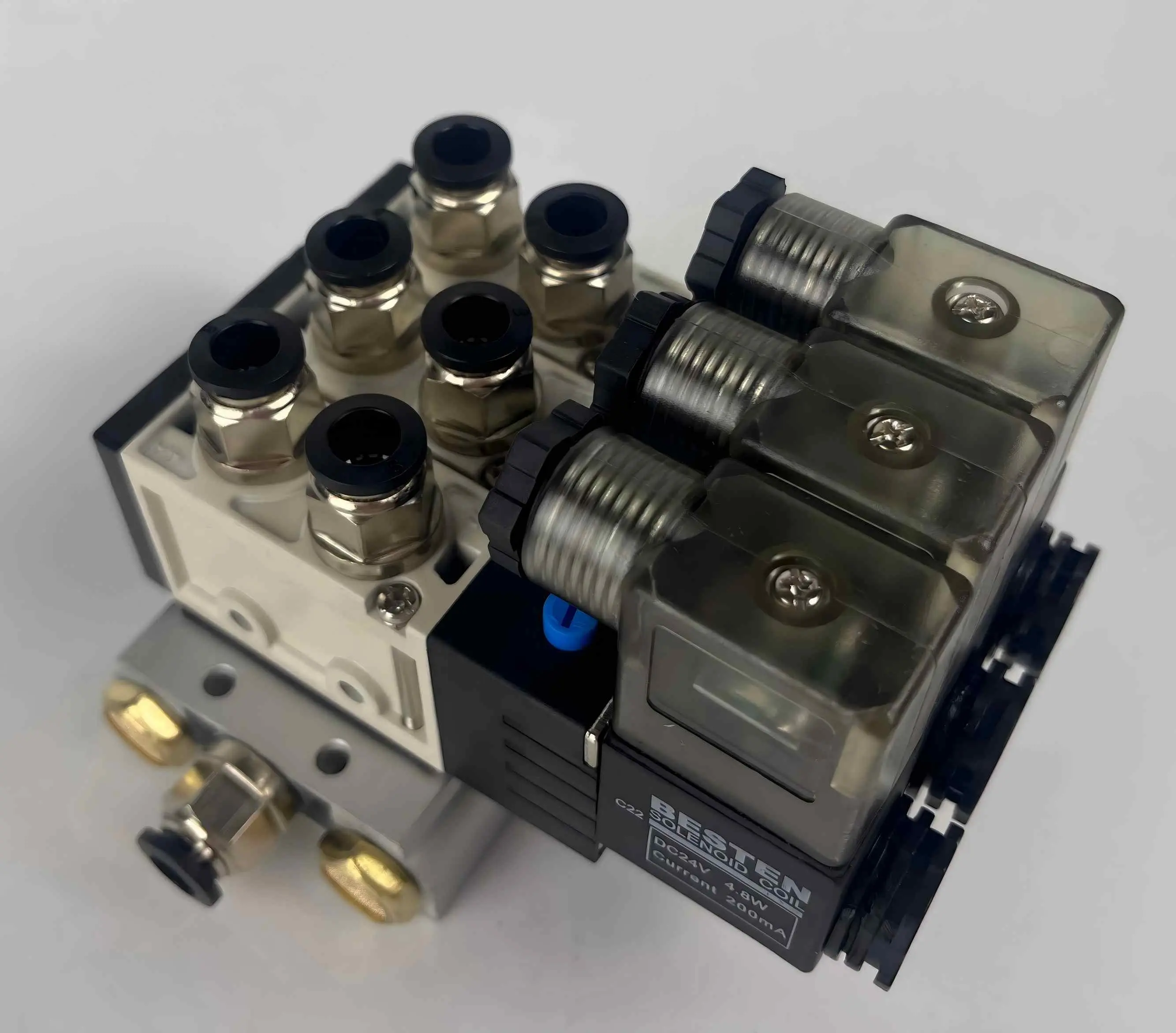

Daripada rajah di bawah, kita dapat melihat bahawa injap arah solenoid ini digabungkan ke dalam satu unit, dan salur masuk dan alur keluar udara setiap injap di dalamnya saling bersambung. Kami memanggil injap solenoid dwi-gegelung dan injap solenoid gegelung tunggal ini sebagai kumpulan injap. Apabila menyambungkan litar udara, hanya satu tiub bekalan udara diperlukan untuk menyambung ke salur masuk.

Gegelung injap arah elektromagnet mempunyai dua wayar: satu ialah wayar merah, yang disambungkan ke kutub positif bekalan kuasa DC 24V, dan satu lagi ialah wayar biru, disambungkan ke kutub negatif bekalan kuasa DC. Lampu penunjuk merah di dalam injap solenoid mempunyai polariti positif dan negatif. Jika wayar diterbalikkan, lampu penunjuk injap solenoid tidak akan menyala, tetapi ia masih boleh mengendalikan injap. Dalam litar kawalan sebenar, injap solenoid boleh dikawal oleh pelbagai geganti, atau ia boleh dikawal menggunakan terminal keluaran PLC.

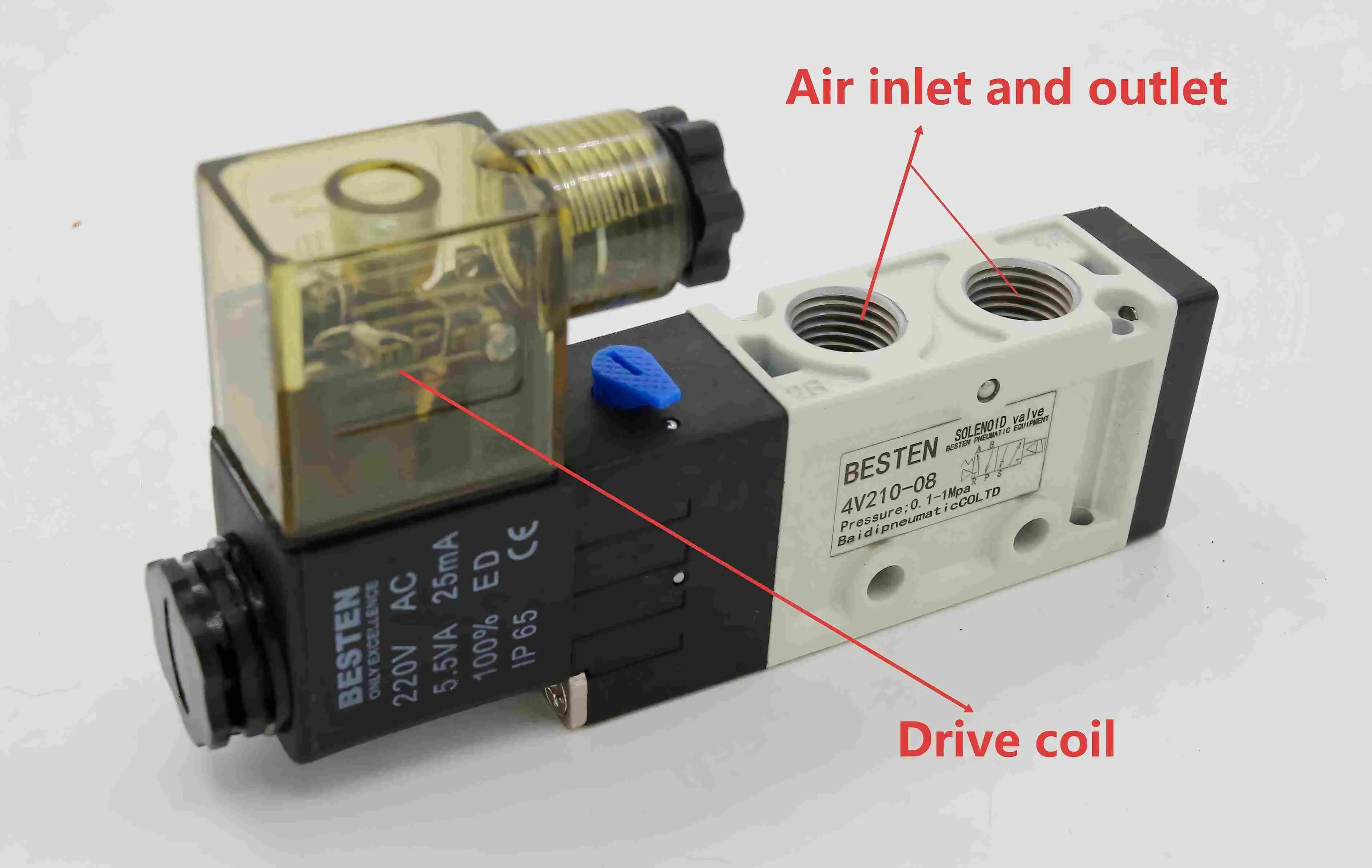

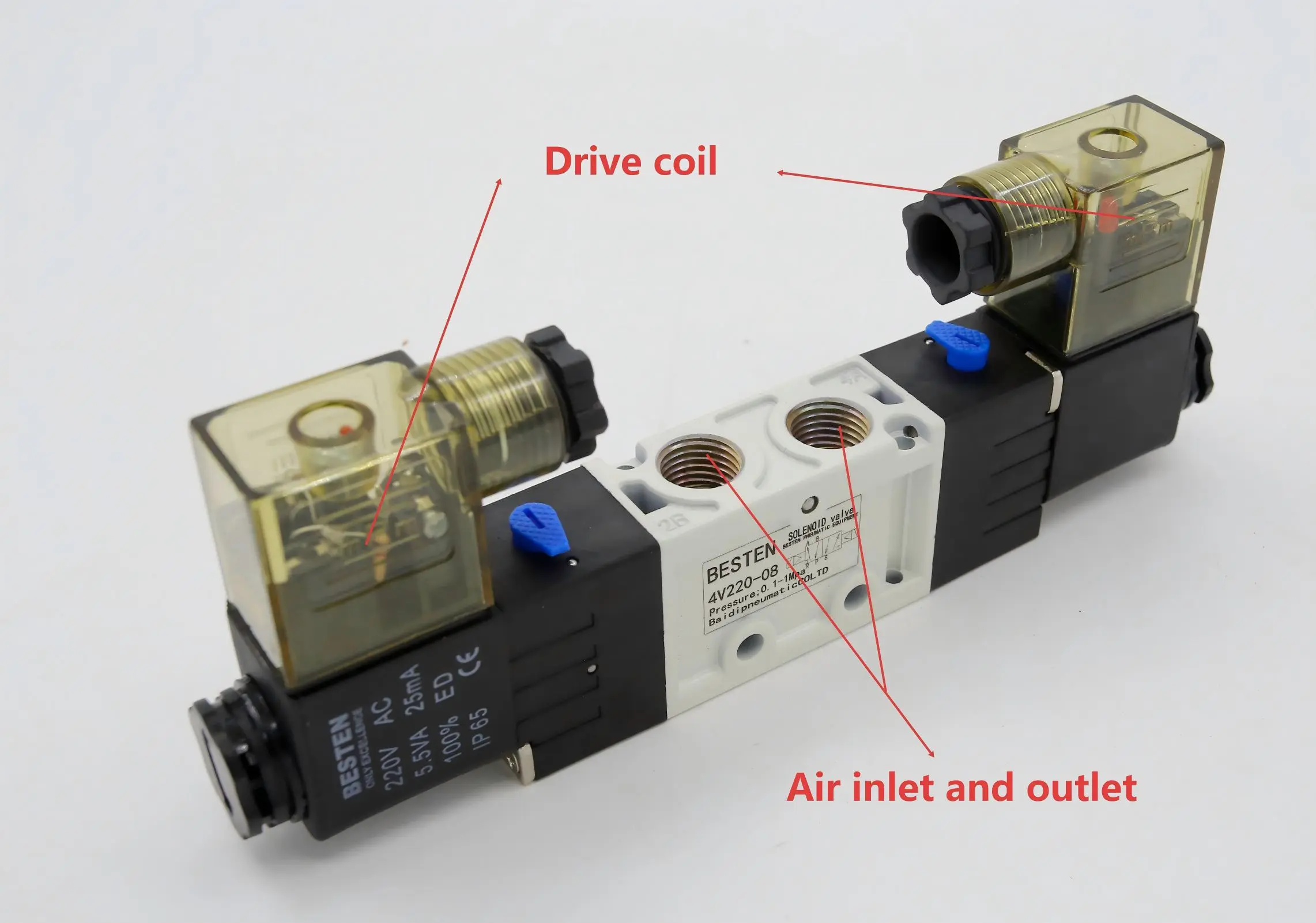

Injap solenoid boleh dibahagikan kepada injap solenoid sehala dan injap solenoid dua hala. Injap solenoid sehala digunakan untuk mengawal pergerakan silinder dalam satu arah, membolehkan silinder memanjang dan menarik balik. Injap solenoid dua hala boleh mengawal pengambilan udara dan ekzos silinder, dengan itu membolehkan silinder memanjang dan menarik balik. Pada barisan pengeluaran mekanisme pengisihan, injap solenoid yang digunakan untuk manipulator pneumatik adalah dua hala, manakala injap solenoid yang digunakan untuk mengisih bahan pada tali pinggang penghantar adalah sehala.

Perbezaan antara injap solenoid sehala dan injap solenoid dua hala ialah kedudukan awal injap solenoid dua hala adalah sewenang-wenangnya, dan ia boleh mengawal dua kedudukan secara bebas. Kedudukan awal injap solenoid sehala adalah tetap, dan ia hanya boleh mengawal satu arah.
